一(yi)、綜述(shu)

現代社會對電能的(de)依賴性極高(gao)，用(yong)電(dian)(dian)密度越(yue)(yue)大(da)的(de)地區對電(dian)(dian)的(de)依賴性越(yue)(yue)高(gao)，因而(er)對供(gong)電(dian)(dian)設備的(de)可(ke)靠性提出了越(yue)(yue)來越(yue)(yue)高(gao)的(de)要(yao)求(qiu)。目前普(pu)遍使用(yong)的(de)小(xiao)車式(shi)開(kai)(kai)關(guan)柜由于斷路(lu)器與開(kai)(kai)關(guan)柜之間采用(yong)插頭(tou)聯(lian)接，當小(xiao)車與開(kai)(kai)關(guan)柜因制造、運輸及安裝不良等(deng)都將引起觸頭(tou)接觸不良，接觸電(dian)(dian)阻(zu)增大(da)，出現(xian)觸頭(tou)溫(wen)升過高(gao)，甚至(zhi)燒毀(hui)，造成停電(dian)(dian)，這些現(xian)象(xiang)在(zai)大(da)電(dian)(dian)流開(kai)(kai)關(guan)柜如進線(xian)柜上尤為突出，且影響極大(da)。

為避免此(ci)類事故(gu)的發生，安裝一種能即(ji)時監測觸頭溫升的裝置顯得非常(chang)迫切。

傳統(tong)無(wu)線測(ce)溫系(xi)統(tong)廠家均采(cai)用電(dian)池供電(dian)方式，該方式高(gao)(gao)溫下電(dian)池壽命大大降低，實際壽命很不(bu)確(que)定。大量使用，需頻繁停電(dian)更(geng)換電(dian)池，后(hou)期維護成(cheng)本高(gao)(gao)；存(cun)(cun)在安全隱患(huan)，電(dian)池長期處于高(gao)(gao)溫下存(cun)(cun)在液體(ti)滲漏或爆炸危險；直接(jie)影響一次系(xi)統(tong)安全；為了減少功耗，數據提取間隔時(shi)間長，實時(shi)性差。

山東正(zheng)瑞電(dian)子有限公(gong)司發(fa)明的(de)新型無線(xian)測溫傳(chuan)感(gan)器(qi)，不含任何電(dian)池，采用(yong)感(gan)應供(gong)電(dian)方式(shi)解決了高壓端的(de)無線(xian)傳(chuan)感(gan)器(qi)供(gong)電(dian)問題。

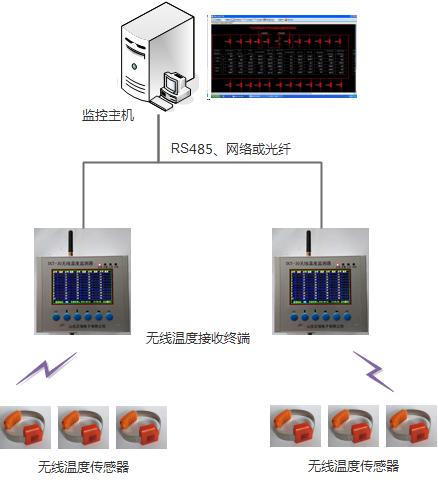

二(er)、系統結構圖

三、系統組成部分

開關柜無線(xian)測溫系統包(bao)含溫(wen)(wen)度(du)監測器(qi)、無線數據轉(zhuan)發器(qi)、溫(wen)(wen)度(du)傳感器(qi)、通信(xin)網絡(luo)及通信(xin)器(qi)件、監控軟(ruan)件及手(shou)機APP等部分組(zu)成。

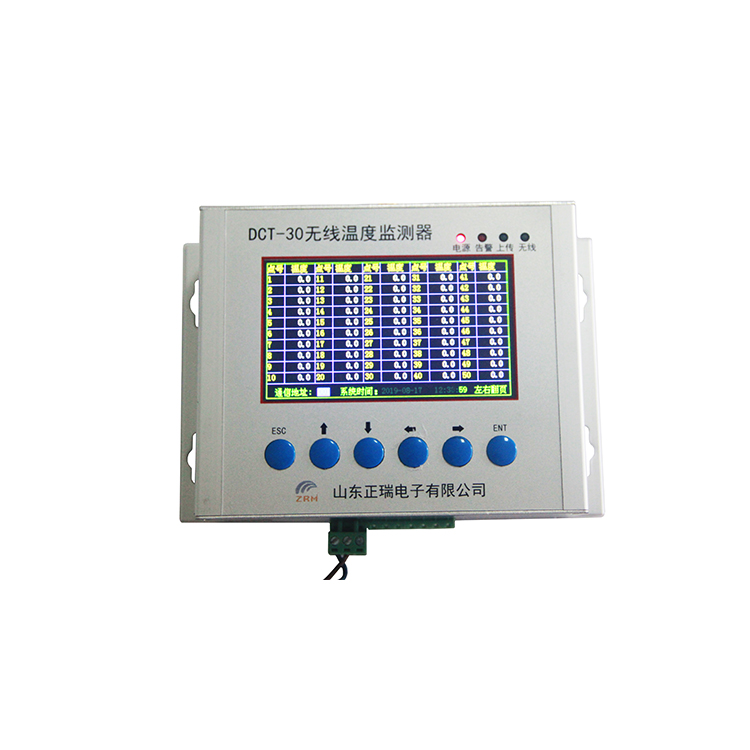

（1）溫度監測器

無(wu)(wu)線(xian)(xian)測溫(wen)監測器用(yong)來接收無(wu)(wu)線(xian)(xian)溫(wen)度(du)傳感器（或無(wu)(wu)線(xian)(xian)數據轉(zhuan)發器）的溫(wen)度(du)數據，液晶顯示各(ge)路觸點的溫(wen)度(du)，并具有485上傳功(gong)能，支持多(duo)種規約（modbus rtu規約、CDT規約等）。可(ke)實現當地報警，報警溫(wen)度(du)可(ke)調(diao)。

實物圖：

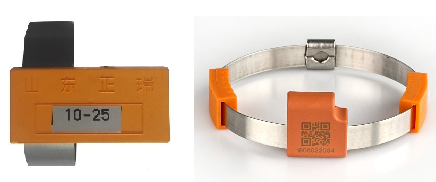

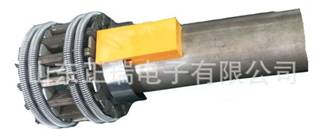

（2）溫度(du)傳感器

無線(xian)溫度(du)傳感(gan)器采集并(bing)通過無線(xian)發送(song)數(shu)據到監(jian)測(ce)(ce)(ce)器，超低功耗設計(ji)，可至(zhi)0.03MW。一次(ci)回路取能，低至(zhi)2A啟動，高(gao)可至(zhi)10000A。超精小設計(ji)，適合所有的開關柜(ju)及電(dian)纜接頭等(deng)多種部位的溫度(du)監(jian)測(ce)(ce)(ce)。測(ce)(ce)(ce)溫原件采用(yong)耐高(gao)溫、高(gao)精度(du)熱敏電(dian)阻。

實物圖：

（3）溫度轉發(fa)器(qi)

?  轉(zhuan)(zhuan)發(fa)(fa)器分(fen)主轉(zhuan)(zhuan)發(fa)(fa)器和從轉(zhuan)(zhuan)發(fa)(fa)器。

?  從轉發(fa)器是接收無線溫(wen)度傳感器發(fa)車的溫(wen)度，通(tong)過485總線傳到主轉發(fa)器上。

?  主(zhu)轉(zhuan)發器(qi)(qi)是采集從轉(zhuan)發器(qi)(qi)接收到的傳(chuan)感器(qi)(qi)溫度，通(tong)過無線轉(zhuan)發到溫度采集器(qi)(qi)。

實物圖：

（3）通(tong)信(xin)網絡及通(tong)信(xin)器件(jian)

?  可采(cai)用485/無線(xian)或(huo)其他網絡，采(cai)用屏蔽(bi)雙絞線(xian)實(shi)現(xian)當地傳輸(shu)，有效的屏蔽(bi)了強烈(lie)的電磁干擾。

?  通信(xin)網絡分為光(guang)纖、網絡、無線、有線。

?  通信器(qi)件有：485轉光纖、485轉網絡(luo)、485轉232、USB轉485、無線485、485集(ji)線器(qi)、有線。

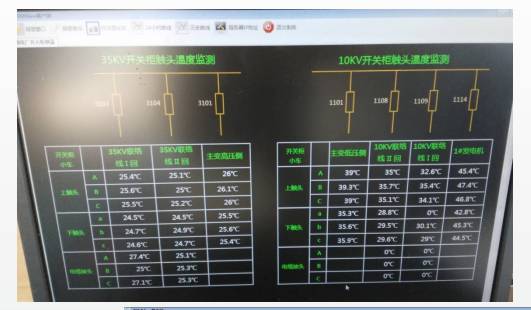

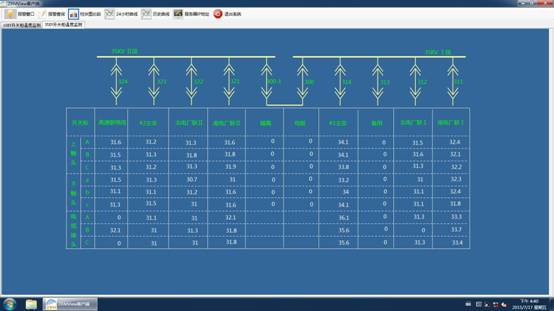

（4）監控(kong)軟件(jian)

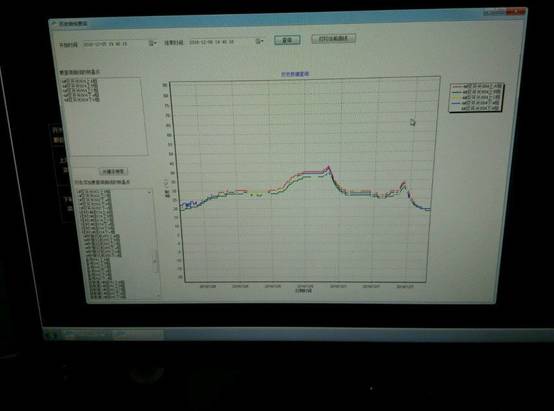

系統軟件(jian)安(an)裝在監控(kong)主(zhu)機(ji)，自(zi)動(dong)巡檢(jian)各臺溫(wen)度(du)監測器(qi)數據(ju)(ju)，并記錄(lu)、存儲(chu)和發布，監控(kong)主(zhu)機(ji)根據(ju)(ju)系統要求可(ke)放置于當(dang)地，也(ye)可(ke)放置于集控(kong)中心站(zhan)或者調(diao)度(du)中心。具(ju)有ModbusRTU，ModbusTCP，CDT等(deng)多種標(biao)準協(xie)議，可(ke)以(yi)增加其他非標(biao)準協(xie)議通信模塊。可(ke)以(yi)查(cha)看現場(chang)實時(shi)數據(ju)(ju)；具(ju)有超(chao)(chao)溫(wen)，超(chao)(chao)限等(deng)報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)功能(neng)(neng)；采用C/S結(jie)構(gou)，可(ke)通過安(an)裝客戶(hu)端軟件(jian)查(cha)看數據(ju)(ju)；存儲(chu)歷(li)(li)史(shi)數據(ju)(ju)，可(ke)查(cha)看歷(li)(li)史(shi)曲線，歷(li)(li)史(shi)報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)記錄(lu)等(deng)。采集各個變電(dian)站(zhan)終端的(de)信息數據(ju)(ju)；顯(xian)示(shi)各電(dian)纜中間頭溫(wen)度(du)，開關(guan)柜觸頭溫(wen)度(du)，電(dian)容(rong)器(qi)溫(wen)度(du)等(deng)；報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)功能(neng)(neng)，探測器(qi)報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)，溫(wen)度(du)超(chao)(chao)限報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)，通信中斷報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)等(deng)；溫(wen)度(du)歷(li)(li)史(shi)曲線查(cha)詢(xun)；歷(li)(li)史(shi)報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)事件(jian)查(cha)詢(xun)；權(quan)限管理，獲得權(quan)限可(ke)通過客戶(hu)端瀏覽數據(ju)(ju)。報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)聯動(dong)，報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)時(shi)彈出報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)畫(hua)面，顯(xian)示(shi)報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)位(wei)置。數據(ju)(ju)上(shang)傳阿里云服務器(qi)，通過手機(ji)APP查(cha)看和報(bao)(bao)(bao)(bao)警(jing)(jing)(jing)(jing)(jing)。（界(jie)面可(ke)根據(ju)(ju)客戶(hu)要求任意定制）可(ke)利用用戶(hu)現有的(de)通訊通道(dao)和監控(kong)平臺（綜自(zi)等(deng)）。

四、性(xing)能(neng)指(zhi)標及系統特點(dian)

性能指標

?  傳感器測溫(wen)范圍：-55℃～+127℃（0～+200℃可定制）

?  傳(chuan)感器(qi)測溫誤差：小于0.5℃（全量程范圍）。

?  傳感器測溫分辨率(lv)：±0.1℃。

?  傳感器采樣(yang)速率：2秒(miao)～10分(fen)鐘可設定。

?  監測器通(tong)道：1-9個（128個或255個可定制(zhi)）。

?  監(jian)測器(qi)巡檢(jian)周(zhou)期(qi)：2s/通(tong)道。

?  監測器工(gong)作溫度：-40℃～+85℃

系(xi)統(tong)特點

?  完全滿足用(yong)戶對測溫的要(yao)求(qiu)

?  開(kai)關(guan)柜運行安全：不破壞原開(kai)關(guan)絕(jue)緣狀態、能夠減少人工巡(xun)檢量、能夠盡量快的反應開(kai)關(guan)出頭(tou)溫度變化(hua)情況。

?  利用(yong)數字芯片采用(yong)接觸(chu)式測(ce)溫(wen)，測(ce)溫(wen)準確(que)迅速。

?  采(cai)用免申請(qing)無線頻(pin)段（433MHZ）傳(chuan)輸溫度數據(ju)，實現(xian)高(gao)壓測點和(he)數據(ju)采(cai)集(ji)裝置(zhi)的隔離傳(chuan)輸從而隔離高(gao)壓。

?  電磁無線(xian)信號(hao)傳輸突破開關柜內金屬板(ban)的(de)屏蔽，適用于封閉式(shi)環境下使用，并(bing)不受外部信號(hao)干(gan)擾影(ying)響。

?  在(zai)設計上應用數字編碼(ma)、解碼(ma)技術，并使用了軟(ruan)件(jian)濾波技術。

?  采用感應電源，安裝(zhuang)后無需(xu)后期維(wei)護，性(xing)能穩(wen)定(ding)可(ke)靠，無需(xu)母牌(pai)停電。

?  溫度(du)傳感、數據處理和無(wu)線器件(jian)均(jun)采用工業級元件(jian)可在高溫125攝氏度(du)下穩定工作，產品可靠。

?  專(zhuan)用(yong)的安裝(zhuang)固(gu)定卡件，方便靈活，牢固(gu)可靠(kao)，安裝(zhuang)工作(zuo)量少(shao)，減(jian)少(shao)開關停電時間。

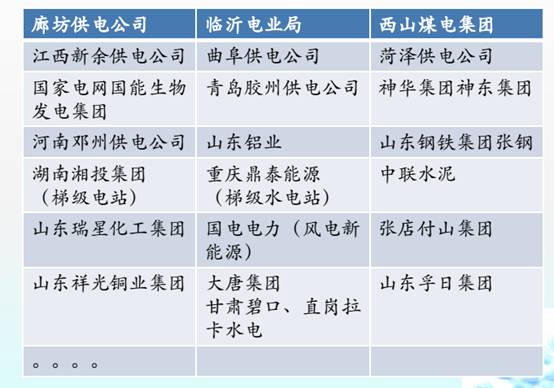

五(wu)、部分無線測溫安(an)裝業(ye)績及(ji)材料

六、測溫產品相關(guan)專利

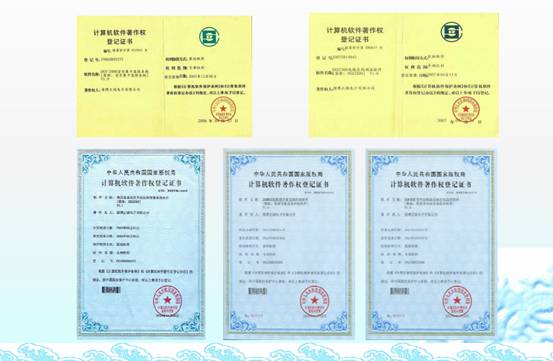

計算機軟(ruan)件著作權(quan)登記證書

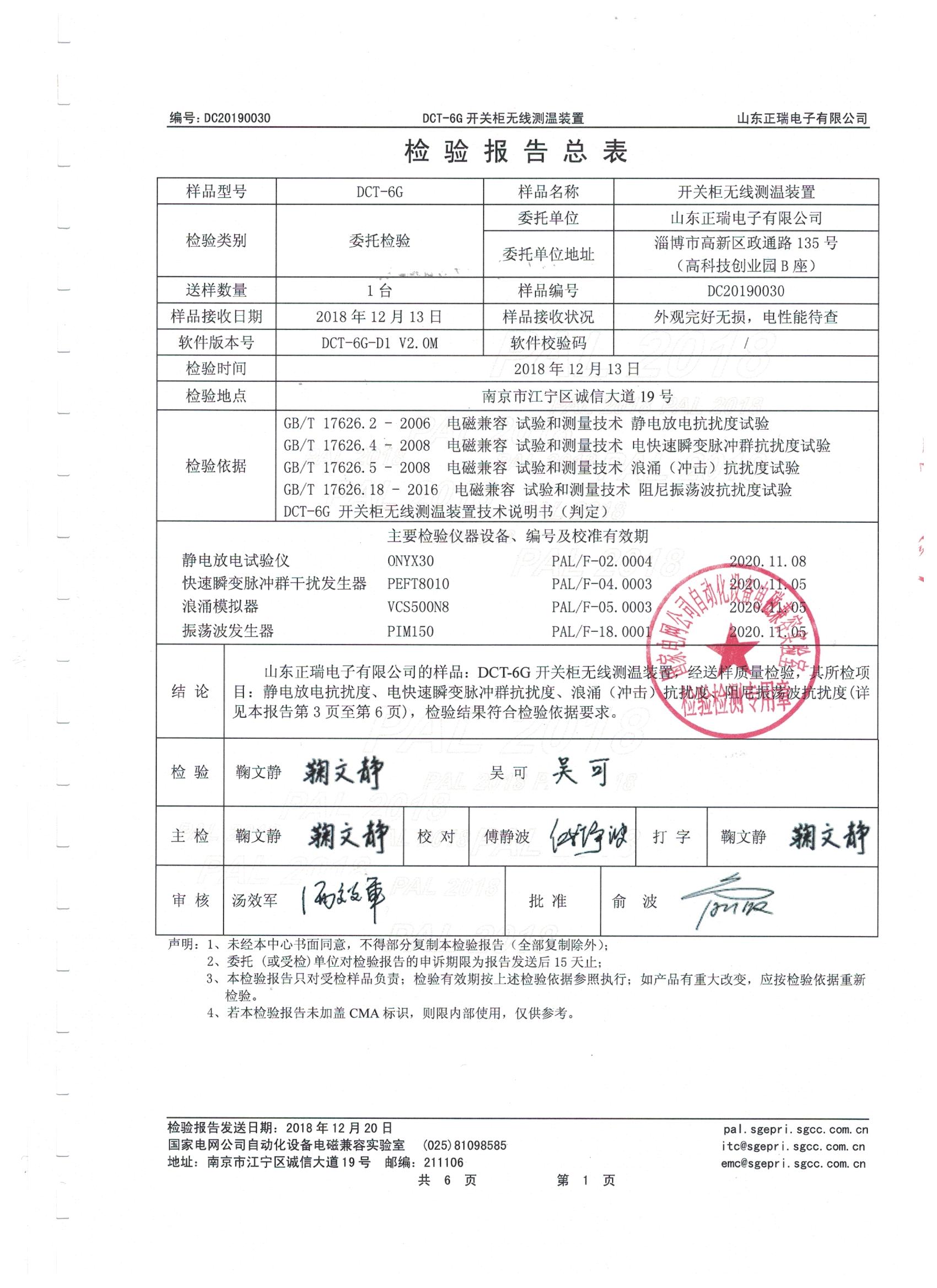

產品(pin)檢驗報(bao)告(gao)

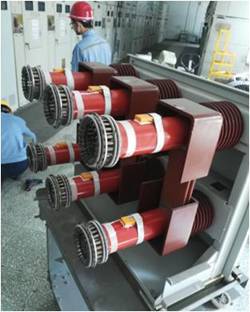

七、相關現場安裝圖片
